1.　DRYの接触セッショク圧力アツリョク分布ブンプの計算

摩擦が無い場合の最大せん断応力の計算精度を確認するために、球の接触に対する他の文献の

解とTED/CPAによる計算結果を比較します。

計算条件は下図カズの通りです。

ヤング率 E

21000

kgf/mm2

ポアソン比 ν

0.3

荷重カジュウ F

1

kgf

計算ケイサン精度セイドは次ツギの通トオりです。

項　　　目

文献（注１）

TED/CPA（注2）

誤差（％）

無次元最大せん断応力  　　τmax/P0

0.31

0.30835

-0.532

無次元最大せん断応力位置  Zτmax/a

0.47

0.4771〜0.4778

1.51〜1.66

（注１）

材料力学（下巻）中原一郎著P318

（注２）

ヘルツ接触円半径

a

0.14867

最大接触圧

P０

21.8462

最大せん断応力

τmax

6.73622

最大せん断応力位置

Zτmax

0.07093〜0.07103

従って、

τmax/P0

0.30835

Zτmax/a

0.4771〜0.4778

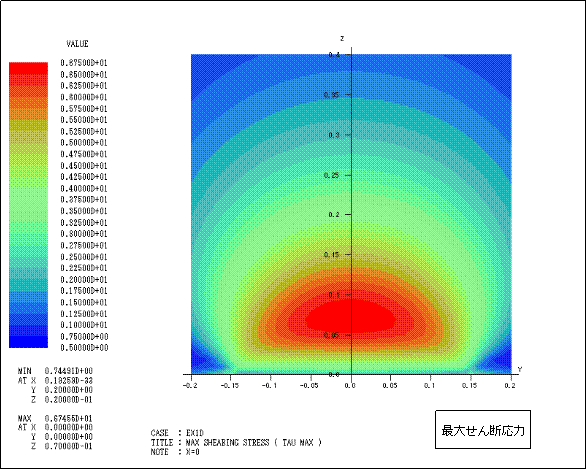

計算結果図ズは次の通りです。
