| 1. DRYの接触圧力分布の計算 |
|
|
|
摩擦がある場合の最大せん断応力の計算精度を確認するために、二円筒接触に対する文献の |
|
|
解とTED/CPAによる計算結果を比較します。 |
|
|
|
計算条件は下図の通りです。 |
|
|
|
ヤング率 E |
21000 |
kgf/mm2 |
|
|
ポアソン比 ν |
0.3 |
|
|
|
|
荷重
F |
|
1 |
kgf |
|
|
|
摩擦係数 μ |
|
0.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
計算精度は次の通りです。 |
|
|
|
|
項 目 |
|
|
|
|
文献（注１） |
|
TED/CPA（注2） |
|
誤差（％） |
|
無次元最大せん断応力 τmax/P0 |
|
0.3425 |
|
0.34335 |
|
0.292 |
|
無次元最大せん断応力位置 Yτmax/b |
|
|
|
0.8596〜0.8658 |
|
|
|
無次元最大せん断応力位置 Zτmax/b |
|
|
|
|
0.3772〜0.3819 |
|
|
|
|
|
（注１） |
|
トライボロジー叢書４「転がり軸受」岡本純三、角田和雄著P185 |
|
|
|
（注２） |
|
ヘルツ接触円半径 |
|
b |
|
0.01617 |
|
|
|
|
|
|
最大接触圧 |
|
P０ |
|
1.8669 |
|
|
|
|
最大せん断応力 |
|
τmax |
|
0.6413 |
|
|
|
|
最大せん断応力位置 |
|
Yτmax |
0.0139〜0.014 |
|
|
|
|
最大せん断応力位置 |
|
Zτmax |
0.0061〜0.006175 |
|
|
|
|
|
|
|
|
|
|
|
|
|
従って、 |
|
τmax/P0 |
0.3435 |
|
|
|
|
|
|
Yτmax/b |
0.8596〜0.8658 |
|
|
|
|
|
|
|
|
Zτmax/b |
0.3772〜0.3819 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

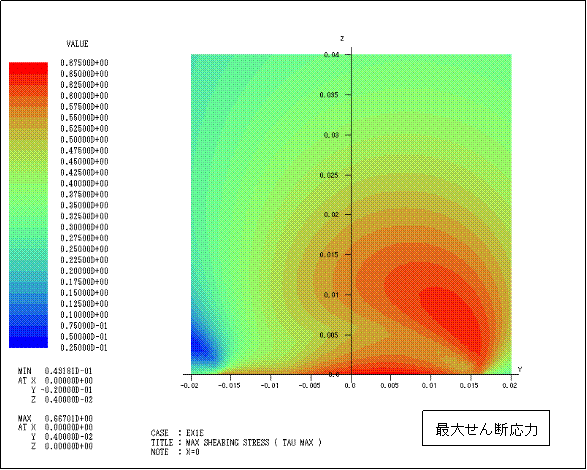

計算結果図は次の通りです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
