1.　DRYの接触セッショク圧力アツリョク分布ブンプの計算

芯金がたわむローラがうねる平面と接触する場合の計算を示します。

ロール軸端に均等に2.5 kgfの荷重をかけるために-Ｙ軸回りのモーメントが０であると言う

指定をします。このためロール軸はわずかに傾斜します。

この角度θは、計算の結果0.003006 度であることがわかります。

ロールはフラット面に押した時に接触幅（ニップ幅）と圧力分布が均等になるように中太の

0.37mm のクラウニングをつけました。

計算条件は下図、下表の通りです。

ヤング率 芯シン金カネ

21000

kgf/mm2

ポアソン比 芯シン金カネ

0.3

ヤング率 ゴム層ソウ

0.2

kgf/mm2

ポアソン比 ゴム層ソウ

0.49

ヤング率 ガラス

7000

kgf/mm2

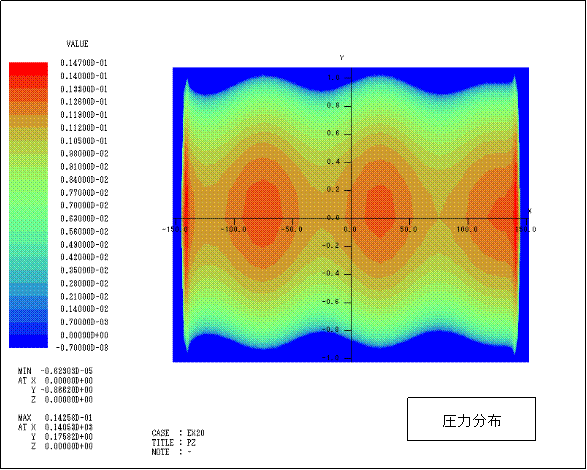

計算ケイサン結果ケッカは次ツギの通トオりです。
