| 1. DRYの接触圧力分布の計算 |
|
|
|
軸受側に溝構造が有る滑り軸受の計算例を示します。 |
|
|
|
形状と計算条件は下図の通りです。 |
|
|
|
軸受には5mmのゴムの層が有り、その上に厚さ5mmのメタルが接着されています。 |
|
|
一つのメタルの中心角は40°でそれが60°毎に配置されています。 |
|
|
メタルとメタルの間に20°の隙間があります。 |
|
|
|
|
軸には垂直荷重が掛けられています。軸は下図の断面形状図の反時計回りに回転します。 |
|
|
軸受は静止しています。断面形状図のθは偏芯角、εは偏芯量です。 |
|
|
|
軸のたわみを考慮しています。流体は水です。偏芯角θと偏芯量εは計算によって求められます。 |
|
|
|
|
|
ゴムの層が柔らかいため計算が難しく、ゴムとメタルの変形特性をあらかじめFEMによって計算して |
|
|
置きます。 |
|
|
|
|
|
|
|
荷重 (N) ： 5000 |
|
|
|
軸ヤング率 (GPa) ： 206 |
|
|
|
軸ポアソン比 ： 0.3 |
|
|
|
ゴム層ヤング率 (MPa) ： 7 |
|
|
|
|
ゴム層ポアソン比 ： 0.498 |
|
|
メタルヤング率 (GPa) ： 60 |
|
|
メタルポアソン比 ： 0.35 |
|
|
|
|
水の粘性係数 (mPa・sec) ： 1 |
|
|
軸の回転速度 (mm/sec) ： 1500 |
|
|
|
|
メタルの粗さ (μm) ： 0.5 |
|
|
メタルの粗さの波長 (mm) ： 0.01 |
|
|
|
|
軸の粗さ (μm) ： 0.0 |
|
|
軸端(X=±250)の圧力 ： 未知 |
|
|
|
|
X方向メッシュ数 ： 20 |
|
|
|
|
メタル部Y方向メッシュ数 ： 128 |
|
|
|
|
荷重釣合計算精度 ： 0.0001 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
メタルとゴムの層の次の Mode 0 と Mode 1
の２つの変形モードの変形特性をFEMによって計算 |
|
|
して置きます。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
その後、この変形特性を使ってたわみを考慮したジャーナル軸受の弾性流体潤滑の計算を実行します。 |
|
|

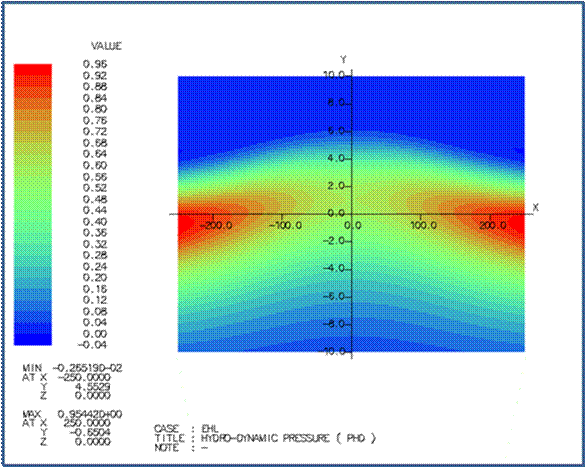

流体潤滑圧力分布の詳細図は次のとおりです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

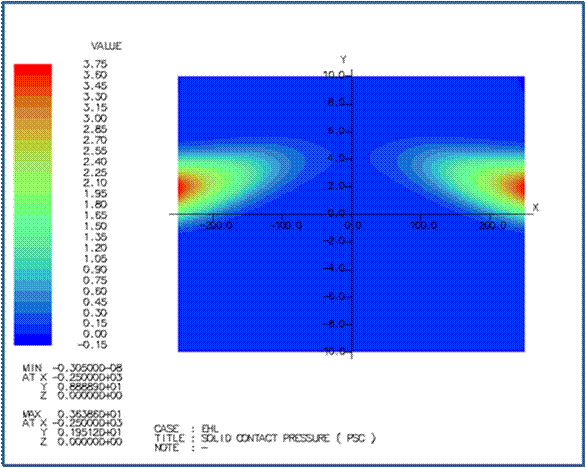

固体接触圧力分布の詳細図は次のとおりです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

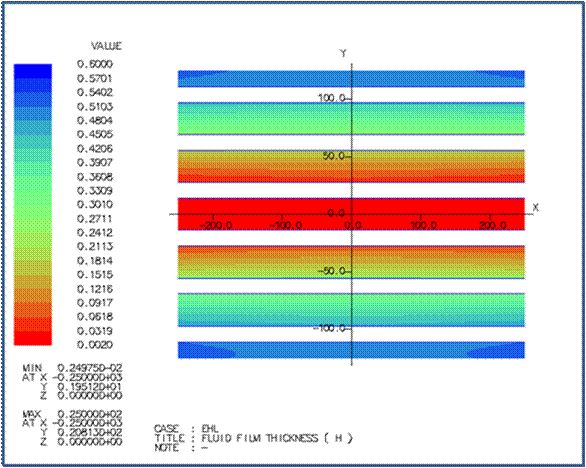

水膜厚さの全体図は次の通りです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

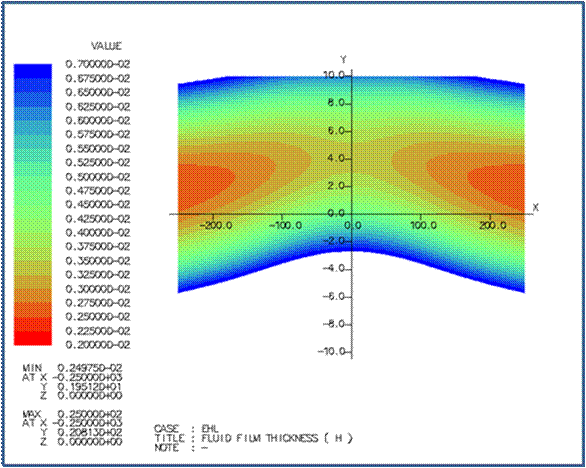

水膜厚さの詳細図は次の通りです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
