1.　DRYの接触セッショク圧力アツリョク分布ブンプの計算

レナード・ジョーンズ型の表面間力を考慮した凝着力の計算例を示します。

表面にSINカーブのうねりがある場合の計算です。

計算条件は次ツギの通りです。

ヤング率

E

：

200000

MPa

ポアソン比

ν

：

0.3

原点ゲンテンでの隙間スキマ

H0

：

0.195

nm

平衡表面間距離

ε

：

0.2

nm

表面エネルギー

�刄ﾁ

：

1000

pN/nm

レナード・ジョーンズ型の表面間力Pは隙間hの関数として次式で与えられます。

P(h) = (8�刄ﾁ)/(3ε)・[ (ε/h)**9 - (ε/h)**3 ]

この計算条件はTaborパラメータμ=1.0に相当します。

Taborパラメータμは次式で定義される無次元量です。

μ = [ (R･�刄ﾁ**2)/(E***2･ε**3) ]**(1/3)

ここでRは等価曲率半径、E*は等価弾性率です。

1/R  = 1/R1 + 1/R2

1/E* = ( 1 - ν1**2 ) / E1 + ( 1 - ν2**2 ) / E2

基準点での隙間が0.195の時に凝着力が最大になりました。

この時トキの凝着力は　0.50185490124E+06 pn　でした。

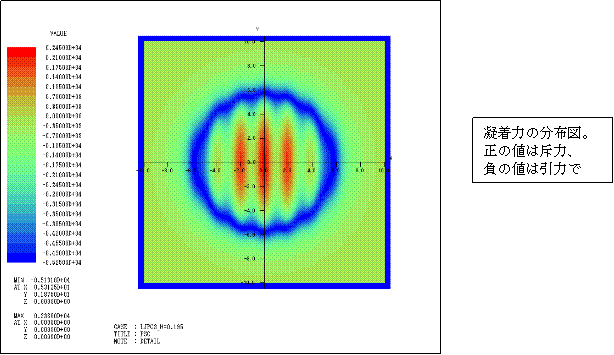

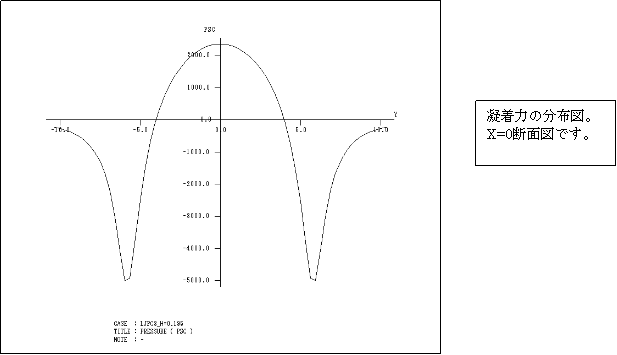

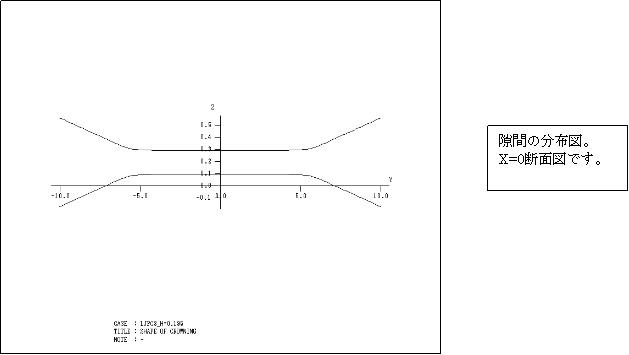

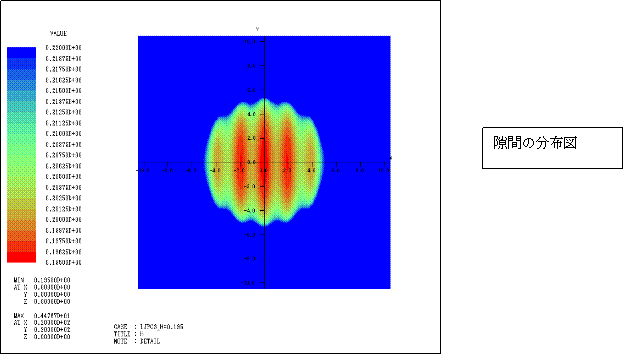

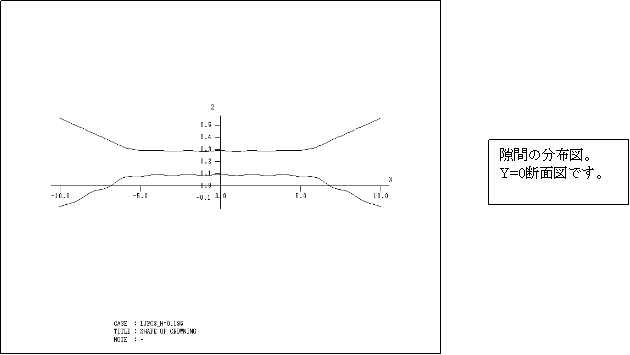

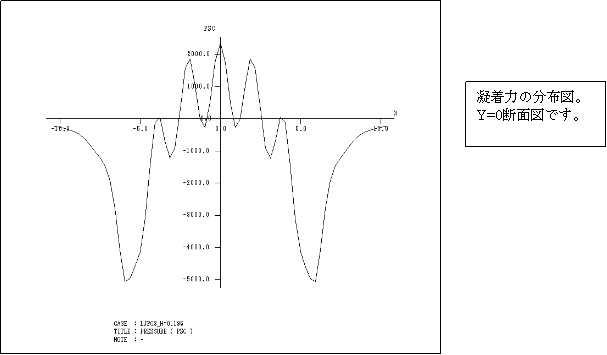

この時の計算結果を幾つか示します。
