1.　DRYの接触セッショク圧力アツリョク分布ブンプの計算

たわむロールのRolling Contactの計算ケイサン例レイを示シメします。

ロールは芯金のあるゴムロールです。

上部ロールはストレートですが、下部ロールにはクラウニングが付いています。

下部ロールの直線部の半径は10mmですが、端部Aでの半径は9.75mmです。

下部ロールの軸端を支え、上部ロールの軸端からFz/2づつ荷重を掛けています。

上部が駆動ロール、下部が従動ロールです。-Y方向に回転しています。

計算条件は次ツギの通りです。

ヤング率

E1

：

206000

MPa

（芯シン金カネ）

ヤング率

E2

：

5

MPa

（ゴム層ソウ）

ポアソン比

ν1

：

0.3

（芯シン金カネ）

ポアソン比

ν2

：

0.45

（ゴム層ソウ）

垂直スイチョク荷重

Fz

：

15

N

駆動クドウ力リョク

Fy

：

1.5

N

転テン動ドウ速度ソクド

Vy

：

-100

mm/sec

（下部カブロールの速度ソクド）

摩擦マサツ係数ケイスウ

μ

：

0.2

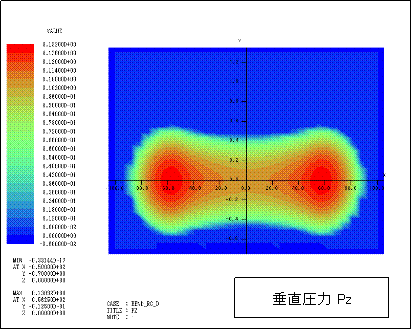

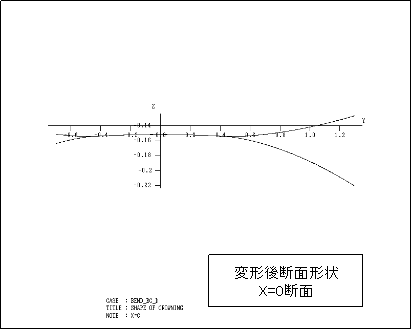

計算結果は次のとおりです。

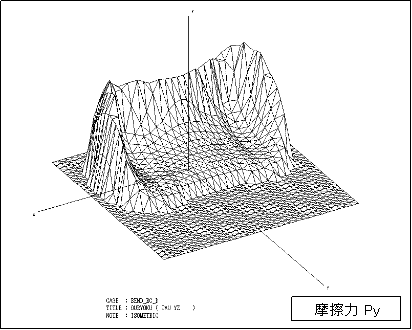

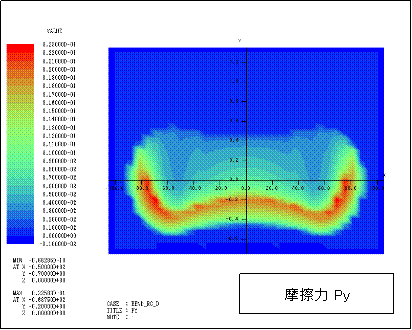

摩擦力マサツリョクPyはRolling Contactに特有の圧力分布になっていることがわかります。
