| 5. 差動滑りの転がり接触の計算 | |||||||||||||||||||||||||||||
| 深溝ボールベアリング等では、回転軸回りの角速度が一定であるために接触面内部で接触 | |||||||||||||||||||||||||||||
| 弾性体の転動速度差が生じます。このために接触面の中に固着している部分（固着域）と滑 | |||||||||||||||||||||||||||||
| っている部分（滑り域）が生じます。固着域と滑り域の分布を計算することができます。 | |||||||||||||||||||||||||||||
| めることができます。 | |||||||||||||||||||||||||||||

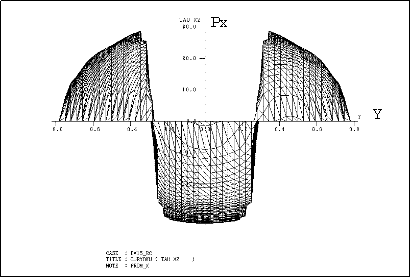

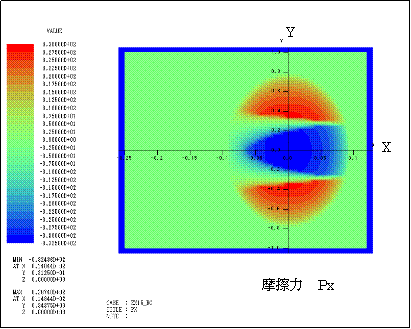

| 《 深溝ボールベアリングの差動滑りの計算例 》 | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| 転がり接触の計算では弾性変形量はMLMI（Multi Level Multi Integration）の手法で計算す | |||||||||||||||||||||||||||||
| るために計算は比較的高速です。MLMIでは粗いメッシュと細かいメッシュを使い分けて計算 | |||||||||||||||||||||||||||||
| します。遠くの要素からの弾性変形量の寄与を粗いメッシュで計算し、近くの要素からの寄与 | |||||||||||||||||||||||||||||
| は細かいメッシュを使って補正します。 | |||||||||||||||||||||||||||||
