目 次 |
|
|
|
|
|
1. 操作性 |
|
|
|
|
|
|
|
2. 動作環境 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1. DRYの接触圧力分布の計算 |
|
Page
Topへ |
|
|
|

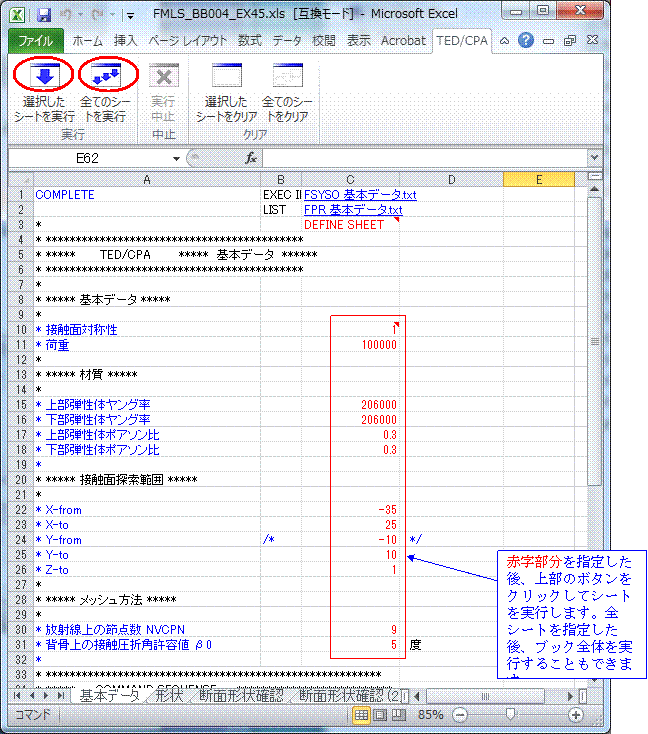

ユーザーインターフェースはExcelです。Excelで計算条件を指定し、計算結果をExcelのシートに表 |
|
|
示させます。Excelの操作ができれば、TED/CPAを使うことができます。Excel
VBAを使っています。 |
|
|
|
DRYの計算、転がり接触の計算、流体潤滑の計算のための多くのExcelファイルが用意されていま |
|
|
す。これらをテンプレートとしてコピーして使います。 |
|
|
|
形状はパラメトリックに指定します。基本形状のタイプが用意されています。タイプに応じて必要な |
|
|
パラメータを指定します。基本形状を追加形状で修正することができます。これによって形状の非 |
|
|
常に多くのバリエーションが可能です。 |
|
|
|
|
|
|
|
|

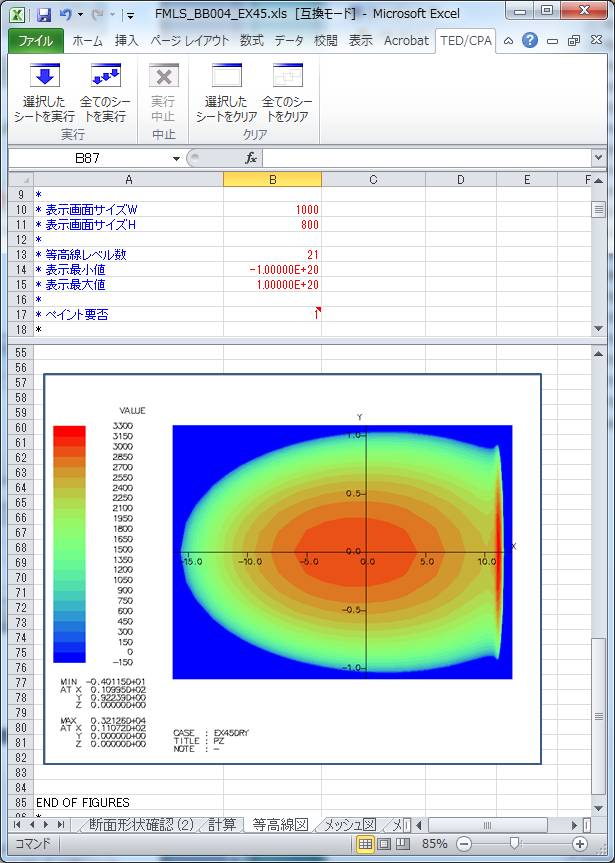

計算結果はシート下部に表示されます。 |
|
|
シートの実行状況はC1セルのテキストファイル参照をクリックして見ることができます。 |
|
|
数値リストはC2セルのテキストファイル参照をクリックして見ることができます。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 2. 内部の変位応力ひずみの計算 |
|
|
Page
Topへ |
|
|
| 動作環境は次の通りです。 |
|
|
|
OS |
|
|
|
Windows 7 / 8.1 / 10 / 11 32bit OS, 64bit OS
共に動作します。 |
|
|
|
メモリー |
|
|
|
|
|
4 GB以上。 |
|
|
|
Excel |
|
|
|
|
|
ユーザーインターフェースとしてExcelを使用します。 |
|
|
Excel 2007以降の Excel
が必要です。 |
|
|
32bit Excel, 64bit Excel 共に動作します。 |
|
|
| ライセンスは次の通りです。 |
|
|
|
TED/CPAのプロテクターとして弊社提供のUSBキーを使用します。 |
|
|
１ライセンスで１個のプロテクターを提供いたします。 |
|
|
|
ライセンスの使い方は次の通りです。 |
|
|
|
TED/CPAをインストールしたPCにプロテクターのUSBキーをセットします。 |
|
|
複数のPCにインストールしておき、TED/CPAを使う時だけ、PCにプロテクターをセットすることが |
|
|
できます。 |
|
|
|
USB デバイスサーバーを使ってLANで使っていただくことができます。 |
|
|
これを使えばTED/CPAのUSBキーをPC毎に差し替える必要はありません。 |
|
|
但し、同時には１台のPCだけが使用可能です。 |
|
|
|
USB デバイスサーバーはUSB機器をLANに接続します。 |
|
|
USB デバイスサーバーの使い方は容易です。 |
|
|
次のデバイスサーバーでTED/CPAが正しく動作することを確認しています。 |
|
|
① Silex
SX-DS-4000U2 |
|
|
② BUFFALO LDV-2UH |
|
|
③ I-O DATA ETG-DS/US |
|
|
|
